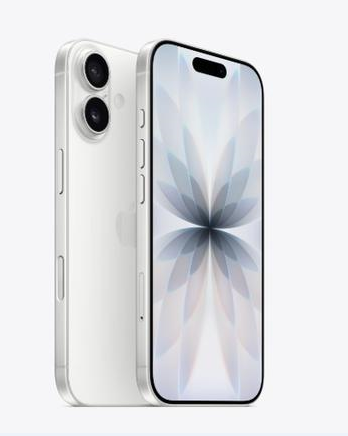

iPhone 16 Plus搭载A18+HDI高密度双层大屏主板，配备UWB超宽频芯片、独立触感引擎，整机大量信号走线分布在双层中层。HDI板铜箔极薄，对静电放电(ESD)十分敏感，静电冲击会产生很多无摔落无进水记录的隐性故障。很多维修直接套用普通故障处理思路，忽略静电损伤、中层专属通路，造成故障反复复发。
iPhone 16 Plus的UWB超宽频部分信号走线经过双层中层焊盘。重摔机身形变拉扯中层点位，会出现查找APP可以识别配件大致位置，但是无法启用指向导航。更换完好UWB模组，故障依旧存在。
典型现象：蓝牙、普通物品定位功能正常;“查找”指向功能消失;重置系统、还原所有设置无法修复。
故障原理：UWB外配模组硬件完好，主板中层射频信号焊盘虚焊，超宽频高频信号无法正常传输。
维修误区：直接更换UWB芯片，盲目高温操作，损伤周边HDI细密走线。
消费提示：仅查找功能失效，优先测量UWB中层信号总线二极体，必要分层检修对应点位。
普通蓝牙定位不调用UWB中层线路，常规拷机很难发现该故障，只有开启查找功能才会暴露问题。
iPhone 16 Plus触感引擎挂载在共用I2C总线上，主板侧总线保护元件击穿短路，会出现震动完全失效，同时诱发系统内核panic，手机无规律自动重启。
典型现象：来电、打字均无震动反馈;分析与改进日志大量I2C总线报错;更换全新震动马达排线故障无法消除。
故障原理：震动马达硬件完好，主板I2C总线上拉或者保护元件损坏，整条总线被拉低电压，触发系统保护性重启。
维修误区：反复更换触感引擎配件，没有使用断排排除法定位主板侧短路点位。
消费提示：震动失灵同时伴随随机重启，优先逐个断开外设排线，测量I2C总线对地阻值。
该故障属于总线连锁故障，并不是震动马达单独损坏，大屏机型机身更长，排线座子受拉扯概率更高。
iPhone 16 Plus刷机出现4014报错，很多维修直接判定NAND硬盘损坏。该报错代表刷机过程存储通信中断，除硬盘本体损坏之外，硬盘中层通信走线受损、ESD静电击穿供电元件，都会触发4014报错。
硬盘本体故障：NAND硬盘虚焊或者存储介质物理损坏，固件读写失败。
中层通信损伤：重摔造成A18通往硬盘中层HDI走线断线，大数据读写通信中断。
静电ESD损伤：静电击穿硬盘LDO供电支路小件，刷机大负载下供电跌落。
消费提示：遇到4014报错，先更换电脑数据线，断开全部外设排线测试，再测量硬盘供电阻值，不要直接拆卸硬盘。
4014只是通信失败现象，不等于硬盘直接报废，HDI主板静电隐性损伤是16 Plus容易被忽略的诱因。
iPhone 16 Plus的HDI主板微小阻容元件抗静电能力弱，秋冬干燥环境，人体静电通过USB‑C、按键座子导入主板，击穿微型保护元件。机器没有摔落、进水痕迹，后期陆续出现各类间歇故障。
典型现象：无摔落进水记录;时而USB‑C异常，时而传感器失灵;故障出现毫无规律，常温静态拷机全部正常。
故障原理：静电脉冲击穿微小保护元件，形成高阻态微损伤，只有特定工况下故障才会显现。
维修误区：直接重植A18处理器，忽略静电造成外围小件的隐性击穿。
消费提示：干燥季节出现无规律间歇故障，优先逐条测量各外设支路对地二极体阻值。
静电损伤不会留下肉眼可见烧黑痕迹，是新一代HDI主板非常容易被维修人员忽视的故障类型。
部分抢救资料场景，维修人员会尝试把下层主板关键点位做移植，但是iPhone16 Plus大量OTP一次性烧录数据绑定下层基板硬件，仅仅飞线连通信号，无法迁移原厂校准参数。
现象表现：机器可以开机进系统;UWB查找、电池完整健康校验、部分射频校准功能缺失，弹窗持续出现。
故障原理：OTP密钥一次性烧录在下层主板芯片内部，属于硬件熔丝结构，无法通过飞线、写码工具迁移复制。
维修误区：商家宣传只移植几个点位，就可以保留全部原厂功能，无需搬上层逻辑板。
消费提示：下层点位移植只能实现基础开机通信，加密校准功能会降级，只适合临时读取资料，不适合做主力机。
信号连通不等于数据迁移完成，很多加密参数依附下层基板硬件，民间维修手段无法复制。
HDI主板对静电十分敏感，维修工位缺少防静电措施，维修过程就可能人为制造新故障。普通消费者送修，可以简单识别维修工位是否满足基础防静电条件。
工位基础：正规芯片级维修必须配备防静电台垫、防静电手环;主板拿取避免直接触碰座子、芯片引脚。
操作要求：拆装之前必须断开电池;不允许裸手直接触碰主板金属触点;维修完成复测全部支路二极体。
风险识别：无防静电设施，徒手抓取主板，维修过程极易引入新的ESD静电损伤，扩大原有故障。
消费建议：优先选择当面维修;维修单据写明，维修过程造成新增硬件损伤需要承担相应责任;取回机器时间完整备份。
很多后期新增间歇故障，并非原始机器问题，而是维修工位防静电缺失造成的人为二次损伤。
iPhone 16 Plus大屏HDI双层主板维修，要重视UWB中层通路、I2C总线短路、静电ESD隐性损伤。查找失效但是蓝牙定位正常，检修UWB中层信号通路;震动失灵伴随随机重启，排查触感引擎所属I2C总线;刷机报错4014不能直接判定硬盘损坏，兼顾中层走线和静电损伤;认清ESD静电可以在无摔无进水情况下造成隐性故障;下层主板点位移植无法迁移全部OTP校准数据;送修留意维修工位防静电条件，避免维修过程人为损伤主板。
